概述
是一種泵保護裝置，常與再循環最小流量調節閥配合使用。它自動對離心泵（尤其輸送熱水介質）在低負荷運行時泵體內可能出現的部分氣蝕損害和不穩定進行保護。一旦泵流量低于預設流量，旁路完全打開以確保泵所需最小流量。即使主路完全關閉，即主路流量為零，最小流量也可以通過旁路進行自動循環。壓力通過旁路中的集成多級節流減壓閥降低。該系列有較大口徑的旁路，。 此閥用于較大的旁路流量，壓差最大至4MPa，具體選擇由工廠確定。
特點
· 結構簡單、運行可靠穩定，只有少量運動部件。
· 容易安裝，可垂直或水平的安裝在泵的壓力出口處。
· 旁路流量大，最大至主流量60%，KV值可調整。
· 旁路最大工作壓差至4MPa�？梢赃x擇增加旁路止回功能。
· 可適用水、油、甲醇等其他液體介質。工作溫度從-196℃到+300℃。
尺寸壓力范圍
閥體類型 | 三通鑄造止回閥 |
公稱通徑 | DN50-DN250 |
公稱壓力 | PN40-PN420 |
連接方式 | 法蘭，焊接 |
材質 | A105+304 |
型號編制
ZH | 公稱通徑 | 公稱壓力 | 閥體材質 | 結構形式 |
三通止回閥 | DN150=150 | PN260=260 | A105 默認 其他單獨標注 | V=垂直安裝 默認 H=水平安裝 |
| 例如：ZH100-26,閥門為三通止回閥，口徑DN100,壓力26MPa，材質A105,垂直安裝。 |

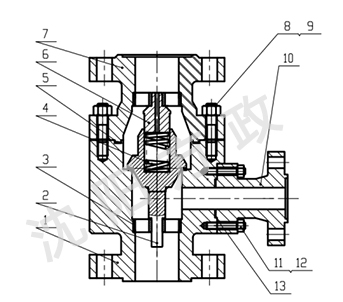

總裝圖
零件與尺寸
序號 |                名 稱
| 材 料 | 序號 |             名 稱
| 材 料 |
|
|
1 | 閥體 | A105 | 8 | 螺母 | 8級 |
2 | 直通閥芯 | 2Cr13 | 9 | 螺栓 | 8.8級 |
3 | 導向環 | 2Cr13 | 10 | 旁路閥體 | A105 |
4 | 彈簧 | 60Si2MnA | 11 | 螺母 | 8級 |
5 | 金屬纏繞墊 | 304+石墨 | 12 | 螺栓 | 8.8級 |
6 | 導向套 | 2Cr13 | 13 | 帶內環型纏繞墊片 | 304+石墨 |
7 | 閥蓋 | A105 |
|
|
|
由于產品改進和技術創新或者一些特殊要求，各種閥門的連接尺寸可能會有所變化，請聯系方政閥門技術部門，以得到最新的產品資料。我們也可按照您的要求定做尺寸的閥門。
